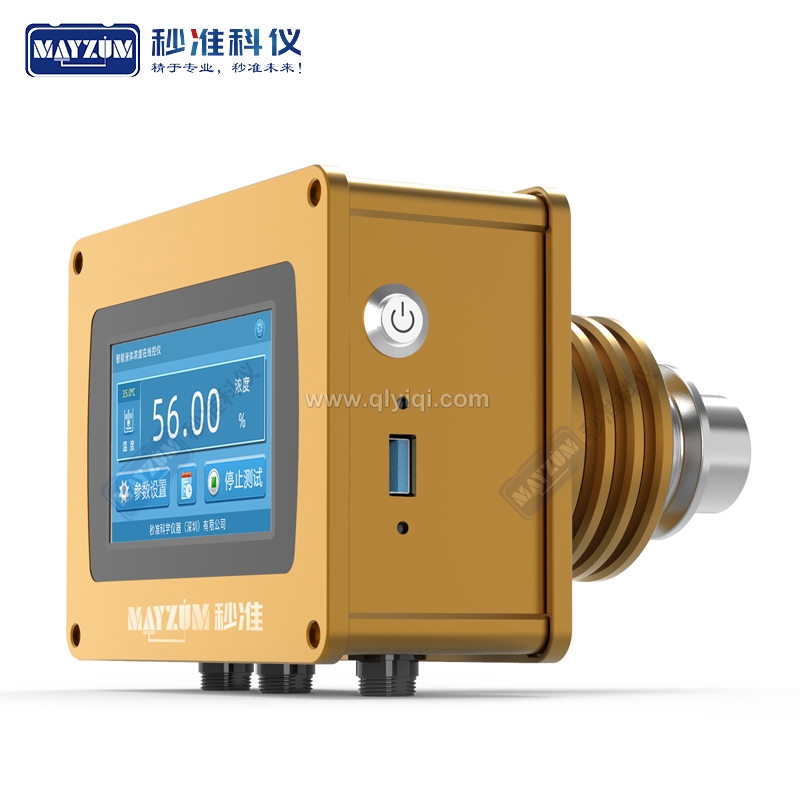

秒準（Mayzum）MAY-3001在線液體濃度計

一、工作原理:

MAY-3001系列在線液體濃度（糖度）監控儀，是根據光折射的原理來檢測液體的濃度值，光在不同濃度的液體中產生的折射率不同，傳感器將接收到的感光信號轉換為折射率；通常情況下不同濃度的液體，其折射率與濃度會呈現一定的數學關系，根據拉格朗日插值算法（y=E1x3+E2x2+E3x+E4，其中x為折射率，y為百分比濃度，E1、E2、E3、E4為濃度轉換系數）計算出某一折射率下對應的濃度值。

如右圖所示：從LED發出的光線經過光纖從藍寶石棱鏡的一側進入藍寶石棱鏡，并到達棱鏡與液體物料的接觸面上，根據接觸面處液體折射率的不同，一部分光被全反射到棱鏡的另一側，全反射光的位置會因為臨界角改變而改變（臨界角會因為液體折射率不同而不同），CCD用于精確檢測全反射回來的光的位置，而每一個位置對應的折射率。

 二、應用范圍：制藥行業（中藥濃縮液）、食品行業（果汁、明膠、膠原蛋白肽……）、脫銷行業（測量氨水濃度）、酒業（酒精勾兌）、有機和無機化學材料（酸/堿濃度控制）、化工行業（酸堿鹽的生產，質量管控，泄漏檢測，使用鹽水的地下貯罐）：硫酸、鹽酸、硝酸、氯乙酸、氨水、甲醇、乙醇、鹽水、氫氧化鈉、冷凍液、碳酸鈉、甘油、雙氧水、糖水、果汁、釀造、奶油、藥液、生物液體、醇提、丙酮、DMAC、NMP、DMF、果汁、雙氧水、車用尿素、切削液、乳化液、漿料、乙二醇、氨水……等等

三、特點描述：

1、安裝方式靈活（安裝于管道、槽體、反應釜、儲罐…）、體積小巧，安裝方式多樣化，可選卡箍/法蘭/螺紋安裝；

2、不受介質顏色、濁度、粘度、氣泡、固體雜質、結晶體的影響，不受液體壓力變化、流量突變、湍流現象影響；

3、出廠附帶標定證書，內置溫度補償，即裝即用，無需現場校準，也不需要定期校準；

4、用戶自定義上下限報警，觸屏輸入，操作簡單易懂，現場可接報警燈；

5、所有的用戶設置參數保存在設備內置的NAND Flash高速存儲器中，掉電不丟失；

6、標配多組信號模擬輸出：可選4-20mA、RS485/232數字量、開關量（異常報警,上下限2路輸出），便于客戶集成控制，提高自動化程度，提高生產效率；

7、內置0-80℃溫度補償數據，克服了單片機內存小，溫度補償范圍受限制的缺點。溫度傳感器與密度探頭集成，緊貼測量介質，保證溫度補償及時、準確、可靠；

8、采用4.3寸觸屏人機交互界面，顯示內容更詳細，彩色界面，操作便利，可拓展性強，可按用戶需求定制功能；

9、數據自動保存，便于查詢：歷史數據查詢、生成歷史數據曲線，快捷查詢、導出EXCEL，自動數據分析與匯總，數據保存周期12個月，便于溯源（需選配MAY-LST歷史數據存儲功能）；

10、支持sqlite數據庫，可存儲高達32G的歷史數據，數據可通過U盤導出到電腦或者通過無線遠傳功能實時遠傳至PLC、PC、DCS等上位機系統；通過PC遠程查看實時狀態與報警。（需選配MAY-LOT數據遠傳模塊）

11、采用智能化芯片，運行無需試劑耗材，功耗低，探頭內部光源壽命可長達10萬小時，穩定性高，使用壽命長；

12、連續測量，迅速反饋，消除人工檢測誤差，不再需要人工頻繁取樣檢測，節省大量人力財力，保證數據一致性，提升產品質量；

四、規格參數選型表：
