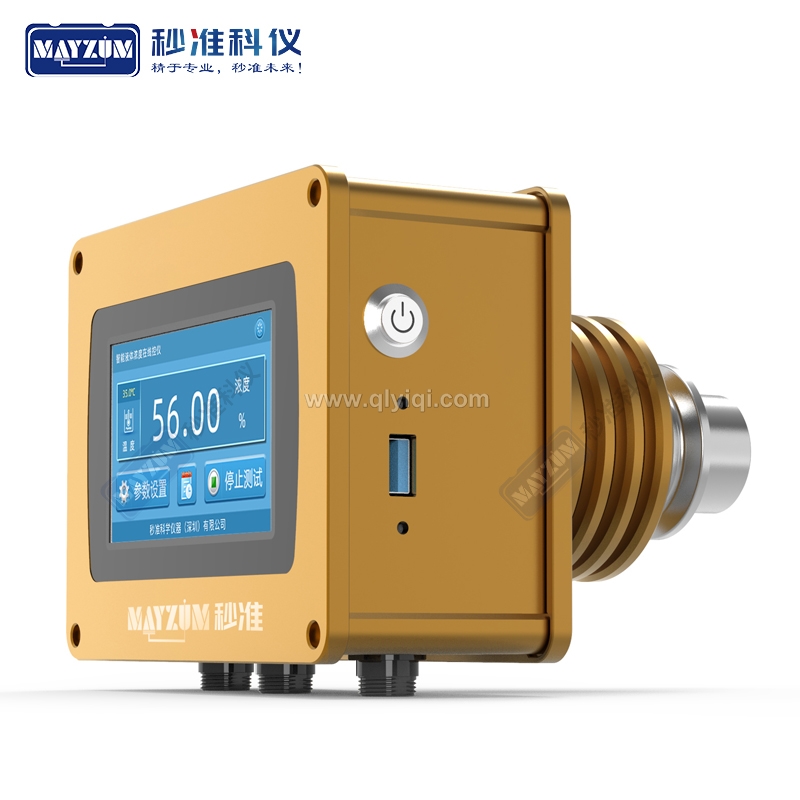

秒準（Mayzum）MAY-3001在線光學濃度計
工作原理:
MAY-3001系列在線液體濃度（糖度）監控儀，是根據光折射的原理來檢測液體的濃度值，光在不同濃度的液體中產生的折射率不同，傳感器將接收到的感光信號轉換為折射率；通常情況下不同濃度的液體，其折射率與濃度會呈現一定的數學關系，根據拉格朗日插值算法（y=E1x3+E2x2+E3x+E4，其中x為折射率，y為百分比濃度，E1、E2、E3、E4為濃度轉換系數）計算出某一折射率下對應的濃度值。
從LED發出的光線經過光纖從藍寶石棱鏡的一側進入藍寶石棱鏡，并到達棱鏡與液體物料的接觸面上，根據接觸面處液體折射率的不同，一部分光被全反射到棱鏡的另一側，全反射光的位置會因為臨界角改變而改變（臨界角會因為液體折射率不同而不同），CCD用于精確檢測全反射回來的光的位置，而每一個位置對應的折射率。
二、應用范圍：制藥行業（中藥濃縮液）、食品行業（果汁、明膠、膠原蛋白肽……）、脫銷行業（測量氨水濃度）、酒業（酒精勾兌）、有機和無機化學材料（酸/堿濃度控制）、化工行業（酸堿鹽的生產，質量管控，泄漏檢測，使用鹽水的地下貯罐）：硫酸、鹽酸、硝酸、氯乙酸、氨水、甲醇、乙醇、鹽水、氫氧化鈉、冷凍液、碳酸鈉、甘油、雙氧水、糖水、果汁、釀造、奶油、藥液、生物液體、醇提、丙酮、DMAC、NMP、DMF、果汁、雙氧水、車用尿素、切削液、乳化液、漿料、乙二醇、氨水……等等
三、特點描述：
1、安裝方式靈活（安裝于管道、槽體、反應釜、儲罐…）、體積小巧，安裝方式多樣化，可選卡箍/法蘭/螺紋安裝；
2、不受介質顏色、濁度、粘度、氣泡、固體雜質、結晶體的影響，不受液體壓力變化、流量突變、湍流現象影響；
3、出廠附帶標定證書，內置溫度補償，即裝即用，無需現場校準，也不需要定期校準；
4、連續測量，迅速反饋，消除人工檢測誤差，不再需要人工頻繁取樣檢測，節省大量人力財力，保證數據一致性，提升產品質量；
5、標配多組信號模擬輸出，便于客戶集成控制，提高自動化程度，提高生產效率；
6、數據可以無線遠傳至PC、PLC……，同步顯示物料編碼、濃度值、設備工作狀態等，生成歷史數據曲線、保存、導出數據記錄（功能可按需定制）；
7、采用智能化芯片，運行無需試劑耗材，功耗低，探頭內部的光源壽命可長達10萬小時，穩定性高，使用壽命長；
8、溫度傳感器與濃度探頭集成，緊貼測量介質，保證溫度補償及時、準確、可靠；
四、規格參數選型表：
|
產品型號 |
MAY-3001-18 |
MAY-3001-70 |
|
測量項目 |
折射率、溫度、濃度、Brix（或其他標度） |
|
濃度范圍 |
0-18% |
0.0-100% Brix |
|
折射率范圍 |
1.3330~1.3606 |
1.3330~1.4655 |
|
分辨率 |
0.01 %，折射率 0.00002，溫度 0.1℃ |
|
測量溫度 |
0-100℃ |
|
溫度補償 |
自動溫度補償，0-60℃ |
|
環境溫度 |
0-60℃ |
|
關鍵部位材質 |
觸液面材質：316L/藍寶石棱鏡；傳感器外殼：鋁 |
|
輸入電源 |
24V DC |
|
信號輸出 |
£DC4-20mA、£RS485/232數字量、£開關量（異常報警,上下限2路輸出） |
|
防護等級 |
IP67 |
|
耐壓范圍 |
≤1MPa |
|
防爆等級 |
£MAY-3001常規款 £MAY-3001EX本安型防爆 Ex ia IIB T6 Ga |
|
整機凈重 |
≈1050g |
≈1250g |
|
清洗選項 |
MAY-C12超聲波清洗組件 |
|
安裝選項 |
MAY-C11卡箍弧形安裝底座、MAY-C13三通管道，MAY-C14四通管道，材質為316L |
|
其他選項 |
MAY-LST歷史數據存儲功能、MAY-LOT數據遠傳模塊 |
|
特殊標度 |
非標定制，按客戶需求建立數據模型 |
