簡要介紹

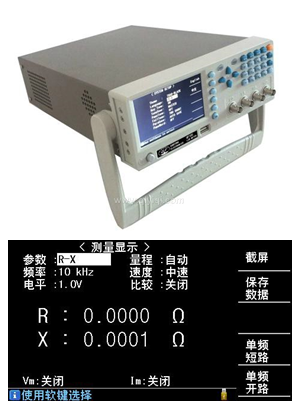

■ GF10A/GF10/GF30 系列是一款用于對各種電子元器件進行檢驗 的多功能 LCR 精密數字電橋。采用 4.3 英寸 TFT LCD 顯示器，顯示 簡潔、布局典雅。是一種高速、寬頻、5 位測試分辨率的阻抗測量 儀，50Hz-30kHz 多頻率點以及 0.1%的精度可滿足各種場合元件參 數檢測的需求。是一種性?xún)r(jià)比極高的精品測試儀。
性能特點
■ 全新 32 位核心處理器，數據完全比對國外一流設備
■ 4.3 英寸真彩 TFT 顯示器
■ 30 Ω, 100 Ω兩種不同信號源輸出阻抗
■ 內建比較器, 5 檔分選靈活的合格和不良報警模式
■ 關機自動保存測試條件，人性化操作
■ 內部 100 多組設定文件，U 盤擴展多組測試文件保存或調用
■ 簡體中文，英文可選
■ 可通過 U 盤實現儀器軟件版本的升級和更新
■ U 盤拷屏功能、測試數據保存功能，可支持格式 FAT16, FAT32 文件系統
選配 USB DEVICE，耳機接口，腳踏接口、GPIB
|
標準配件
GF26004-1
|
四端開爾文測試電纜
|
可選配件
GF26001A
|
四端測試盒
|
|
電源線
|
|
GF26010A
GF26009B
|
鍍金短路片
SMD 測試鉗
|
RS232 通信軟件定制
技術指標 Specifications
|
測試參數
|
L,C, R, | Z|, D, Q，X，ESR，θ（Deg），θ（Rad
|
|
測試頻率
|
GF10A：100Hz, 120Hz,1kHz,10kHz GF10：50Hz, 60Hz,100Hz, 120Hz,1kHz,10kHz GF30：100Hz, 120Hz,1kHz,10kHz, 20kHz,
30kHz
|
|
基本測量準確度
|
0.1% (GF10A：0.15%)
|
|
測試信號電平
|
0.1V、0.3V、1V
|
|
等效電路
|
串聯, 并聯
|
|
數學功能
|
百分比偏差
|
|
量程方式
|
自動, 保持, 手動選擇
|
|
觸發方式
|
內部, 手動, 外部, 總線
|
|
測量速度（≥
1kHz）
|
快速: 最快 30 次/秒, 中速: 10 次/秒,
慢速: 3 次/秒
|
|
平均次數
|
1—255
|
|
延時時間
|
0—6s, 以 1ms 步進
|
|
校準功能
|
開路/ 短路 / 快捷清零
|
|
測試端配置
|
五端
|
|
顯示方式
|
直讀，Δ%，V/I（被測電壓/電流監視）
|
|
顯示器
|
主副參數 5 位顯示，4.3 英寸真彩 LCD 顯示器
|
|
輸出阻抗
|
30 Ω, 100Ω可選擇
|
|
顯示范圍
|
|
|Z|, R，X，ESR
|
0.1mΩ — 99.999MΩ
|
|
C
|
0.01 pF — 9.9999F
|
|
L
|
0.01 µH — 99999 H
|
|
D
|
0.0001 — 9.9999
|
|
Q
|
0.0001 — 9999.9
|
|
θ（Deg）
|
-179.99° — 179.99°
|
|
θ（Rad）
|
-3.1416 — 3.1416
|
|
Δ%
|
-999.99% — 999.99%
|
|
其他
|
|
比較器功能
|
5 檔分選功能（GF10A 無）
|
|
存儲器
|
100 多組內部?jī)x器設定供存儲/調用，U 盤擴展
500 多組
|
|
接口
|
標配 RS232C、HANDLER（GF10A 無）、USB
HOST
選配 USB DEVICE，耳機接口，腳踏接口、GPIB
|
|
尺寸
|
265mm(寬）*100mm（高）*340mm(長）
|
|
凈重
|
約 3.5 公斤
|
