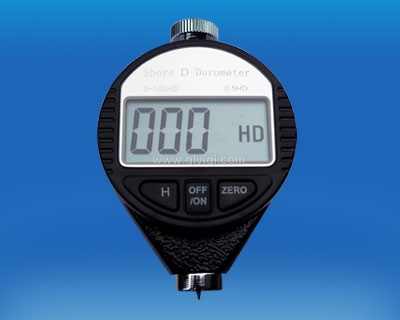

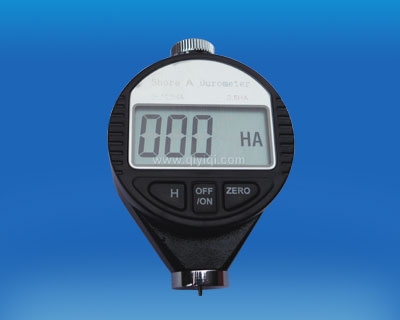

A型數(shù)顯橡膠硬度計,C型數(shù)顯橡膠硬度計,D型數(shù)顯橡膠硬度計

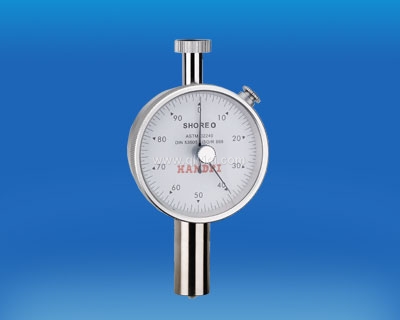

LX-A邵氏橡膠硬度計,LX-C微孔材料硬度計,LX-D邵氏橡膠硬度計
1. 特點
A型適用于一般橡膠、合成橡膠、軟橡膠，多元脂、皮革、蠟等
C型適用于橡塑并用、塑料中含有發(fā)泡劑制成的微孔材料
D型適用于一般硬橡膠、樹脂、壓克力、玻璃、熱塑性橡膠、印刷板、纖維等。
符合標(biāo)準(zhǔn)DIN53505,ASTMD2240,JISR7215
2.概述
邵氏橡膠硬度計是測定硫化橡膠和塑料制品硬度的儀器，該儀器有A型、D型、C型三種形式
A型和D型分別適用于低中硬度和高硬度材料的測試。C型適用于壓縮為50%，應(yīng)力0.049MPa以上時，采用橡塑并用，塑料中含有發(fā)泡劑制成的鞋用微孔材料硬度的測試。
本硬度計執(zhí)行GB/T531-99,GB2411-80,HG/T2489-93,JJG304-2003有關(guān)規(guī)定。
3.主要參數(shù)
刻度盤值：0-100度
壓針行程：0-2.5mm
壓針端壓力：A/C型0.55N-8.06N,D型0-44.5N
4.使用方法
把式樣放置在堅固的平面上，拿住硬度計，壓針距離試樣邊緣至少12mm平穩(wěn)的把壓足壓在試樣上，使壓針垂直的壓入試樣，直至壓足和試樣完全接觸時1S內(nèi)讀數(shù)。在測點相距至少6mm的不同位置測試硬度值5次，取其平均值（微孔材料測點相距至少15mm）。為穩(wěn)定測試條件，提高測試精度，應(yīng)將硬度計裝置在配套生產(chǎn)的同型號測定架上測定。
5.使用須知
使用前應(yīng)檢查硬度計的指針在自由狀態(tài)下應(yīng)顯示為零，（如不顯示為零，使用清零鍵ZERO清零）。將硬度計壓在玻璃板時，應(yīng)顯示100度（壓針端面與壓腳底面嚴(yán)密接觸與玻璃板上）。如不指示0和100度時，可以輕微按動壓針幾次，如仍不顯示0和100度時，則不能使用。如在定荷架上使用時，可以按動手柄，使硬度計在砝碼重力作用下，硬度計壓足和測試臺完全接觸，此時數(shù)值顯示應(yīng)100±1度，可以使用試驗臺下兩個調(diào)節(jié)手輪微調(diào)，如仍調(diào)不到100±1度，同樣不可以使用，做好送廠方調(diào)整為宜。
D型硬度計手持壓在玻璃上檢驗零位時貨裝置在定荷測定架上調(diào)整零位時，必須在硬度計壓足下放置堅硬的專用量塊，否則，硬度計壓頭會壓損玻璃板，而且很難準(zhǔn)確示值。
橡膠試樣應(yīng)按GB/T631-99的要求制備，塑料試樣應(yīng)按GB2411-80的要求制備，橡膠微孔材料的試樣應(yīng)按GB2489-93的要求制備
在可能的情況下橡塑試樣在測定前應(yīng)按照GB0T2941/GB/T2918的規(guī)定在實驗室標(biāo)準(zhǔn)溫度下進行調(diào)節(jié)后再測定。當(dāng)試樣用A型硬度計測量值超過90度時，推薦使用D型硬度計，當(dāng)D型硬度計測量值低于20度時，推薦用A型硬度計。A型硬度計示值低于10度時是不準(zhǔn)確的，測量結(jié)果不能使用。硬度計在使用完畢后，應(yīng)擦凈裝入儀器盒內(nèi)，放置干燥處，防止受潮。

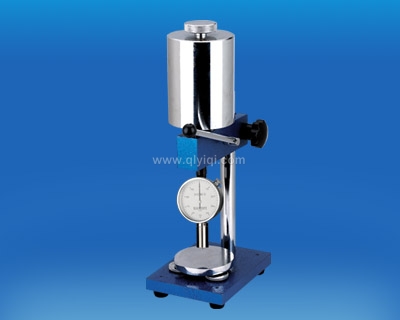

硬度計測試機架系列>>
LX-A邵氏橡膠硬度計>>
LX-C微孔材料硬度計>>
LX-D邵氏橡膠硬度計>>
里氏硬度計>>
