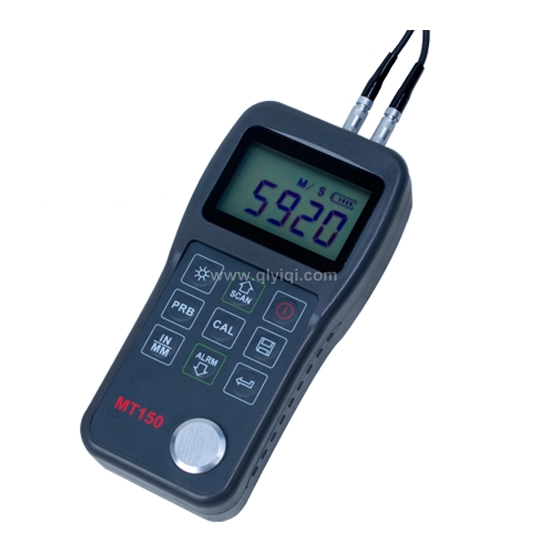

智能型超聲波測厚儀MT150

1 概述

MT150儀器是智能型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫ιa(chǎn)設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。

2 技術參數

• 顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；
• 測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
• 聲速范圍：1000~9999 m/s：
• 分 辨 率：0.1mm
• 示值精度： ±（0.5%H+0.04）mm H為被測物實際厚度
• 測量周期：單點測量時4次/秒、掃描模式10次/秒；
• 存儲容量：可存儲20組（每組最多99個測量值）厚度測量數據。
• 工作電壓：3V（2節AA尺寸堿性電池串聯）
  持續工作時間：約100小時（不開背光時）
• 外形尺寸：150×74×32 mm
• 整機重量：245g

3 主要功能

• 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
• 可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；
• 具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
• 已知厚度可以反測聲速，以提高測量精度；
• 具有耦合狀態提示功能；
• 有EL背光顯示，方便在光線昏暗環境中使用；
• 有剩余電量指示功能，可實時顯示電池剩余電量；
• 具有自動休眠、自動關機等節電功能；
• 小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；

4 工作原理

本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：H－測量厚度；  v－材料聲速； t－超聲波在試件中往返一次的傳播時間。
